Beschreibung

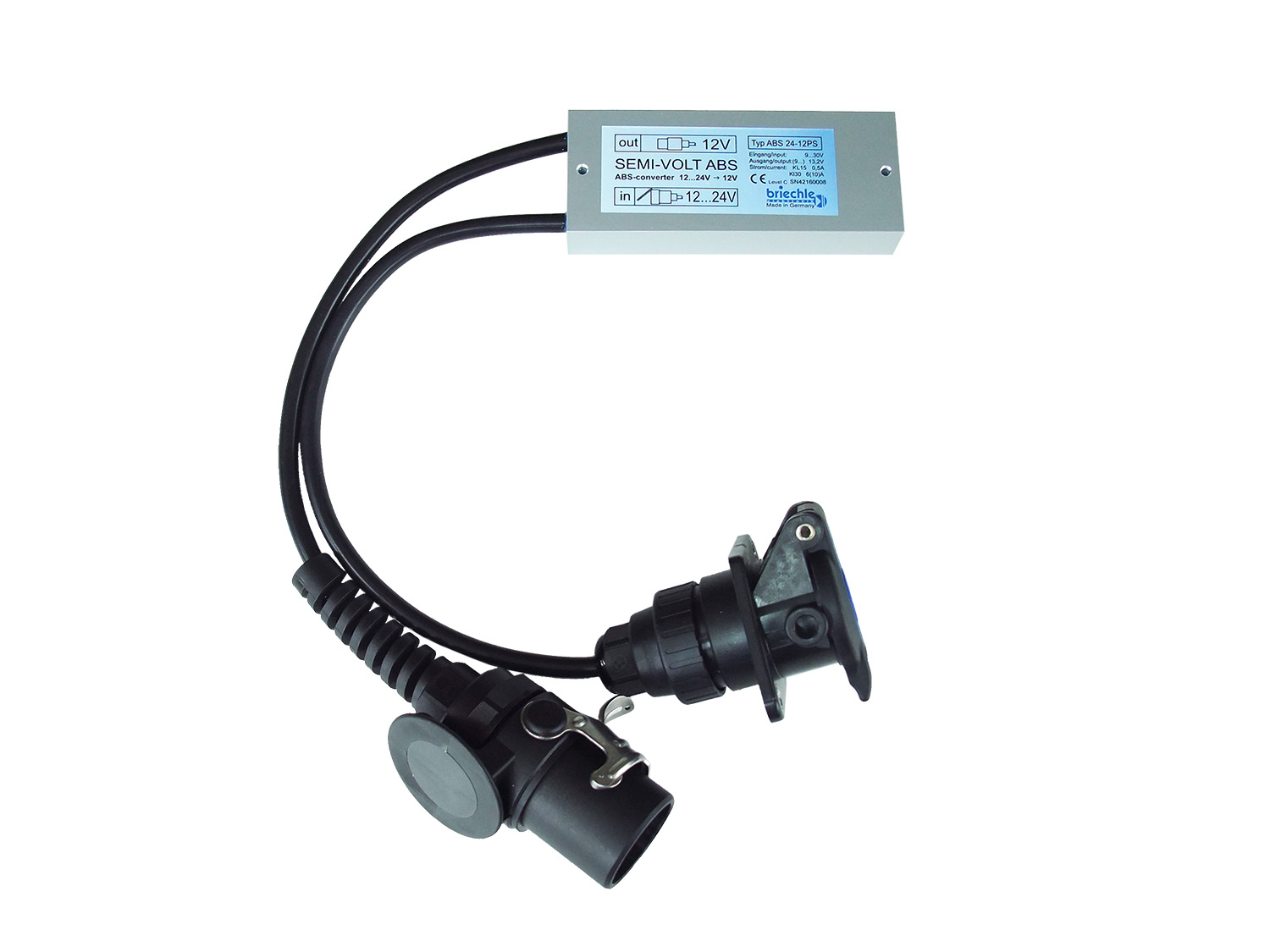

Spezialwandler zur Versorgung eines 24V ABS/EBS-Systems aus 12V oder 24V. Der Wandler ist am Eingang mit einer 24V ABS/EBS Dose und am Ausgang mit einem 12V ABS/EBS Stecker ausgerüstet. Der Wandler ist gebrauchsfertig mit Parkdose in einem Edelstahl-Rack eingebaut. Regelfall: Montage am Anhänger. Die Pins 6 und 7 ("CAN-Bus") sind unbestückt.
Features/Details
- Eingangsspannung 24V und 12V
- kompakte Bauweise durch hohen Wirkungsgrad im Leistungsteil
- einfach am (Sattel-) Anhänger dazwischenstecken
- die Funktion des Infomoduls bleibt erhalten
- sehr geringer Spannungsabfall bei 12V Eingangsspannung
- Überlastschutz
- Teilbare ABS-Dose zur Montage des Wandlers von hinten
Produktdaten
Spezifikation
Artikelnummer: 10116
- Eingangsspannung
- 9 ... 33V DC beide Zweige
- Ausgangsspannung
- 13,2V +-5% (bei U <13,2V 8,5....13,2V)
- Ausgangsstrom Zweig Kl. 30
- 0 ... 6A (10A /20% ED)
- Ausgangsstrom Zweig Kl. 15
- 0 ... 300mA (600mA)
- Anschluss Eingang
- ABS / EBS Dose 24V ISO'7638-1
- Anschluss Ausgang
- ABS / EBS Stecker 12V ISO'7638-2
- Kabellänge Eingang
- ca. 500mm
- Kabellänge Ausgang
- ca. 500mm
- Wirkungsgrad
- ca. 90% bei 28V und Nennlasten
- Mechanischer Schutz
- IP 6K9K (Vollverguss)
- Maße
- 170 x 70 x 25mm ohne Kabelabgang
- Masse
- ca. 1,27 kg
- Zulassung
- CE
