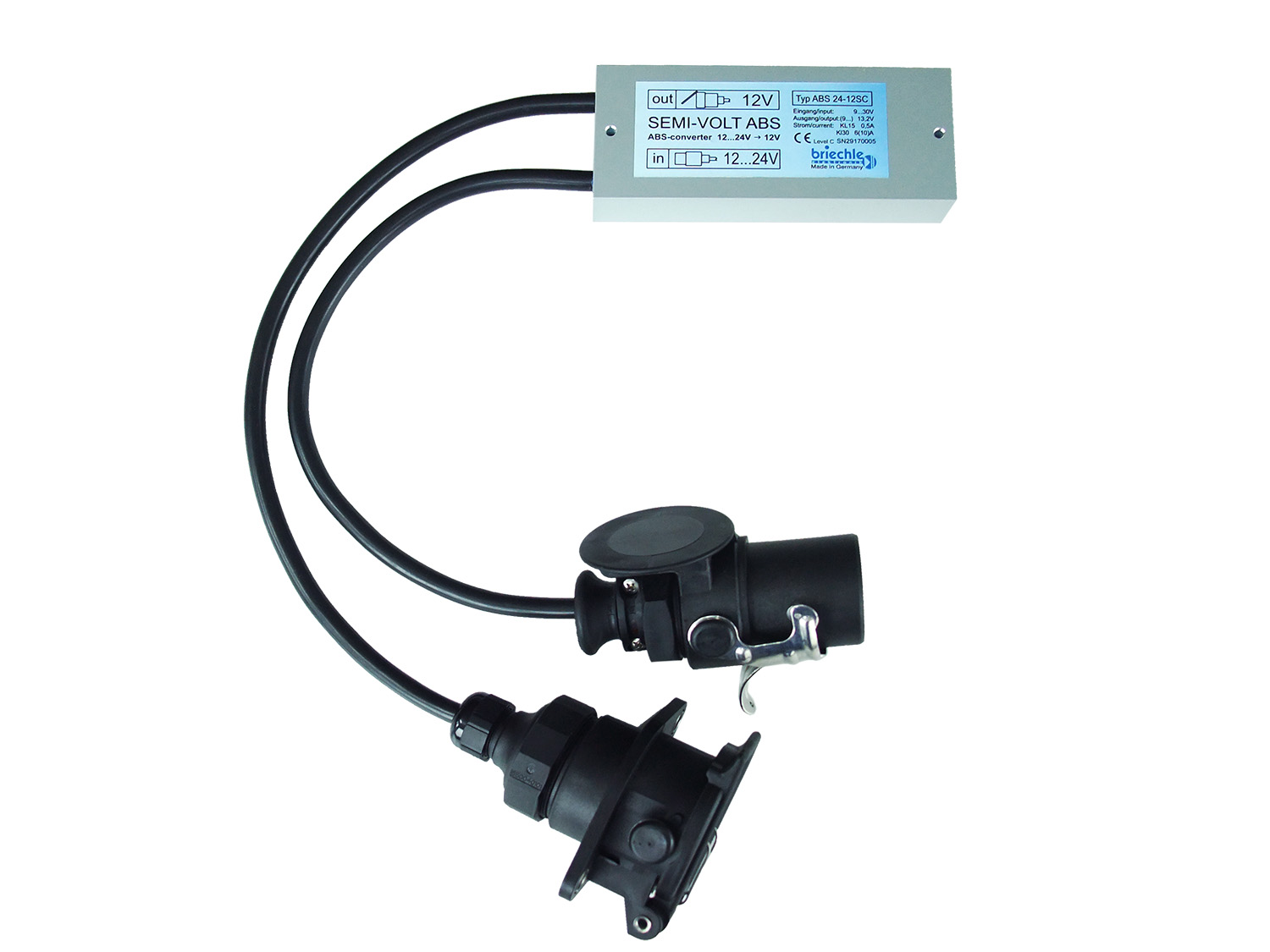

ABS 24-12SC

Artikelnummer: 10117

SEMI-VOLT ABS

▪ IN: 12V ... 24V / OUT: 12V
▪ Eingang: 24V Stecker
▪ Ausgang: 12V Dose

Gewicht: 1.6 kg

Spezialwandler zur Versorgung eines 12V ABS/EBS-Systems aus 12V oder 24V.
Der Wandler ist am Eingang mit einem 24V ABS/EBS Stecker und am Ausgang mit einem 12V ABS/EBS Dose ausgerüstet.
Für die Montage am Zugfahrzeug. Die Pins 6 und 7 ("CAN-Bus") sind unbestückt.

  • Eingangsspannung 24V und 12V
  • kompakte Bauweise durch hohen Wirkungsgrad im Leistungsteil
  • einfach am Zugfahrzeug dazwischenstecken
  • die Funktion des Infomoduls bleibt erhalten
  • sehr geringer Spannungsabfall bei 12V Eingangsspannung
  • Überlastschutz
  • Teilbare ABS-Dose zur Montage des Wandlers von hinten
Eingangsspannung
9 ... 33V DC beide Zweige
Ausgangsspannung
13,2V +-5% (bei U <13,2V 8,5....13,2V)
Ausgangsstrom Zweig Kl. 30
0 ... 6A (10A /20% ED)
Ausgangsstrom Zweig Kl. 15
0 ... 300mA (600mA)
Anschluss Eingang
ABS / EBS Stecker 24V ISO'7638-1
Anschluss Ausgang
ABS / EBS Dose 12V ISO'7638-2
Kabellänge Eingang
ca. 500mm
Kabellänge Ausgang
ca. 500mm
Wirkungsgrad
ca. 90% bei 28V und Nennlasten
Mechanischer Schutz
Vollverguss (IP 69K)
Maße
170 x 70 x 25mm ohne Kabelabgang
Masse
ca. 1600g
