Beschreibung

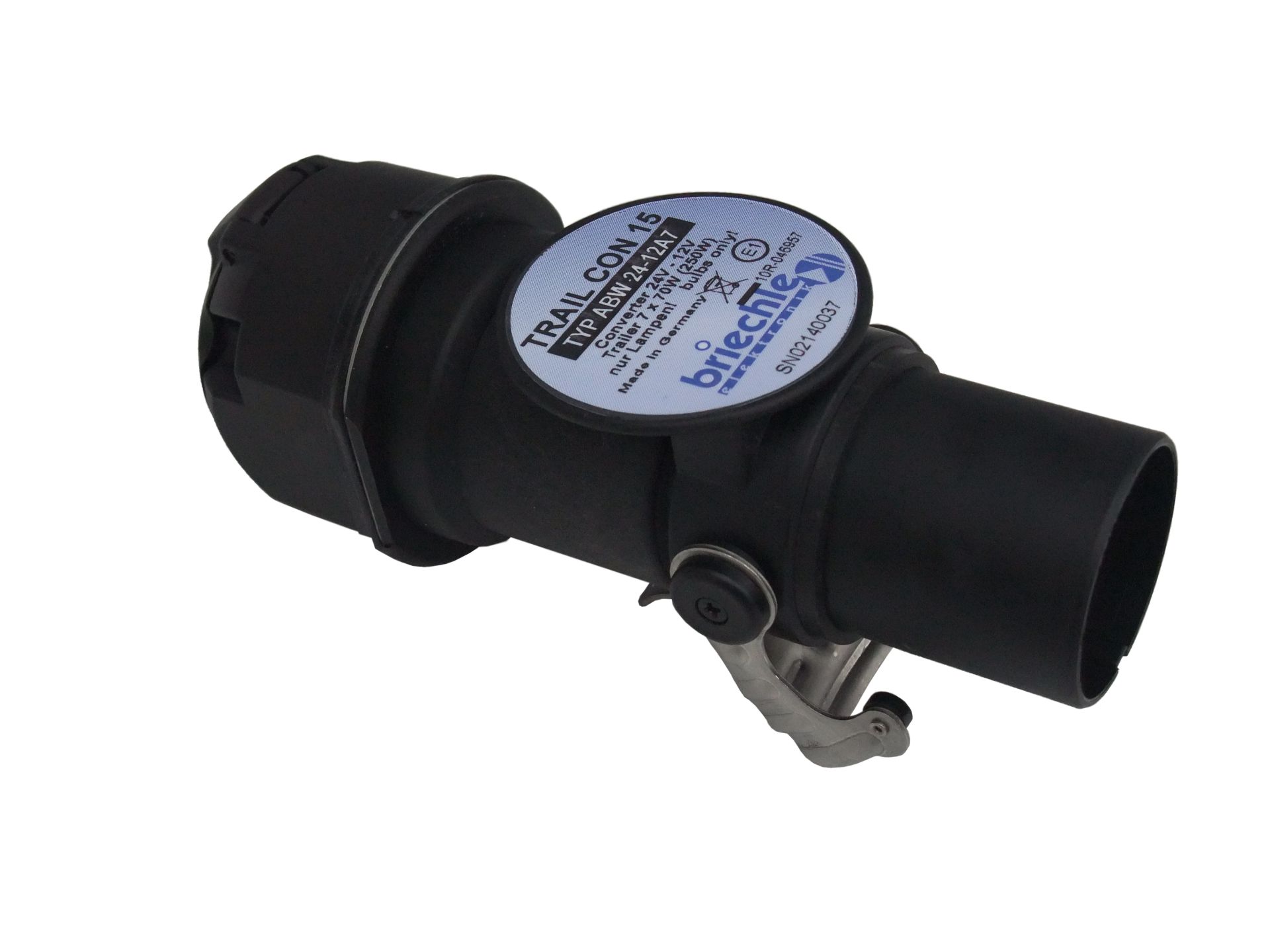

Wandler zur Versorgung der Beleuchtung von 12V-Anhängern aus einem 24V-Bordnetz als Kurzadapter von 15-polig auf 13-polig, mit Rückfahrleuchte. Es können Glühlampen und geeignete RMS-fähige-Leuchtdioden versorgt werden. Über die RMS-Eignung gibt der Hersteller der LED-Leuchte Auskunft. Weitere Details in unserem Merkblatt "LED-Leuchten im RMS-Betrieb".
Features/Details
- einfach dazwischenstecken
- erfüllt die gesetzliche Anforderung nach Ausfallsicherheit durch 100% getrennte Kreise
- verträgt sich mit Lampen-Überwachungs-Schaltungen
- korrekte Funktion des ABS-Infomoduls sichergestellt
- interner Kurzschluss- und Überlastungsschutz, für jeden Kreis einzeln
- Leistungsreserven bei Zusatz-Lampen im Anhänger
Produktdaten
Spezifikation
Artikelnummer: 11004
- Eingangsspannung
- 24V DC nominal (18...33V)
- Ausgangsspannung
- Effektiv-Leistungsäquivalent zu 12V (9 ... 15,5V)
- Ausgangsleistung
- 7 x 70W gesamt max 250W Lampenleistung
- Anschluss Eingang
- Stecker mit Klappbügel 15- polig 24V ISO'4091
- Anschluss Ausgang
- angeflanschte Dose mit Klappdeckel 13-polig 12V ISO'11446
- Eigenstromverbrauch
- 0mA bei offenem Ausgang (kein Stromfluss!)
- Wirkungsgrad
- ca. 97%
- Temperaturbereich
- -40 ... +75°C
- Elektrischer Schutz
- Überstrom (auto reset), Übertemperatur (auto reset)
- Mechanischer Schutz
- Elektronik versiegelt
- Maße
- D x L ca 75mm x 200mm mit geschlossenem Deckel
- Masse
- ca. 0,45 kg
- Einschränkungen
- Die Anhängerkontrolllampe alter, mechanischer Blinkgeber spricht nicht an. ABW24-12-7H verwenden!
- Zulassung
- E1 10R-046957
- Achtung
- Nur für Glühlampen und RMS - LEDs!
