TCU-FT-DD

ARTIKEL 1 VON 4
Zoom

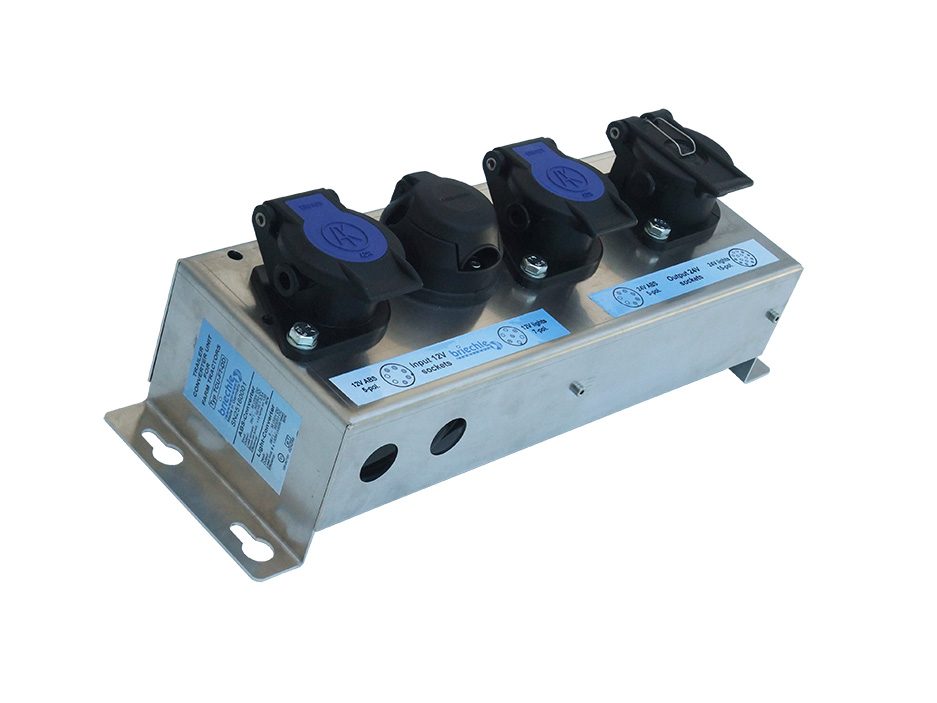

Anhänger-Wandlereinheit

▪ IN: 12V / OUT: 24V
▪ Eingang: 12V Beleuchtung + 12V ABS(EBS)
▪ Ausgang: 24V Beleuchtung + 24V ABS(EBS)
▪ 7-polige und 15-polige Beleuchtungdose 24V

Komplette Wandlereinheit 12V auf 24V für land- und forstwirtschaftliche
Fahrzeuge, für Beleuchtung und ABS. Am Ein- und Ausgang sind
jeweils Steckdosen montiert. Die Verbindung zum Zugfahrzeug und
zum Anhänger erfolgt durch Zwischenkabel. Die verwendeten Wandler
sind ABS 12-24 und ASV 12-24-6H und sind zusammen mit den
Steckdosen in einem Edelstahlträger montiert.

  • Am Zugfahrzeug oder am Anhänger einsetzbar
  • Eingang 1 mit 7-poliger Dose für die Beleuchtung
  • Eingang 2 mit ABS/EBS-Normstecker, 5 Pole belegt
  • Ausgang 1 mit 15-poliger 24V-Beleuchtungsdose
  • Ausgang 2 mit 7-poliger 24V-ABS/EBS-Dose, 5 Pole belegt
  • Für den Beleuchtungsausgang ist ein schmaler Adapter von 15-polig auf 7-polig optional erhältlich
  • Die komplette Wandlereinheit ist abnehmbar ohne die Schrauben zu entfernen
  • Anschlusskabel sind separat erhältlich



Eingangsspannung 12V nominal
Ausgangsspannung 24V nominal
Ausgangsleistung 1 Lampen/LEDs: 6x 130W, gesamt max. 500W nominal
Ausgangsleistung 2 ABS/EBS maximal 2 Einheiten
Anschluss Eingang 1 Beleuchtung, Stecker 12V 7- polig ISO'1724
Anschluss Eingang 2 ABS, Stecker 12V ISO'7638 5-polig belegt
Anschluss Ausgang 1 Beleuchtung, Steckdose 24V 15-polig ISO'4091
Anschluss Ausgang 2 ABS/EBS, Steckdose 24V 5- polig ISO'7638
Mechanischer Schutz Jede Komponente ist eingegossen (IP69K)
Maße 440 x 146 x 100mm Blechträger ohne Dosen
Masse 5,3 kg
