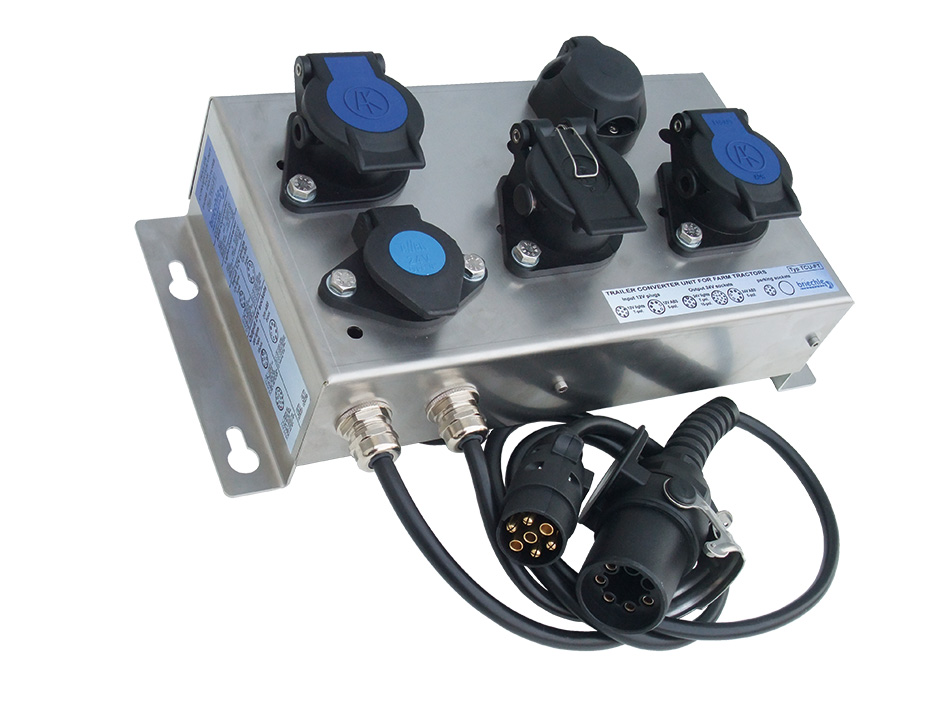

Anhänger-Wandlereinheit

▪ IN: 12V / OUT: 24V
▪ Eingang: 12V Beleuchtung + 12V ABS(EBS)
▪ Ausgang: 24V Beleuchtung + 24V ABS(EBS)
▪ 7-polige und 15-polige Beleuchtungdose 24V
▪ Parkdosen

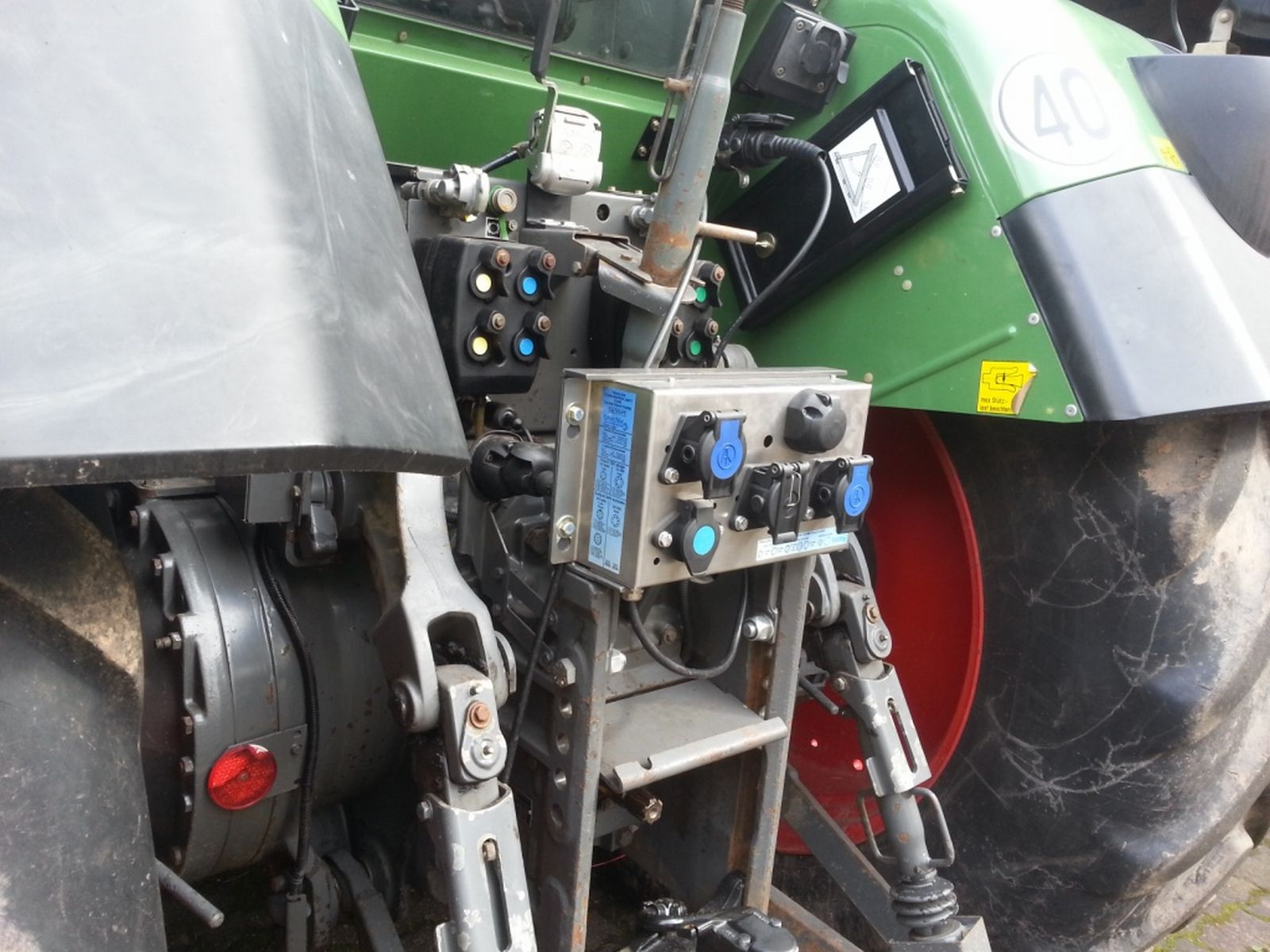

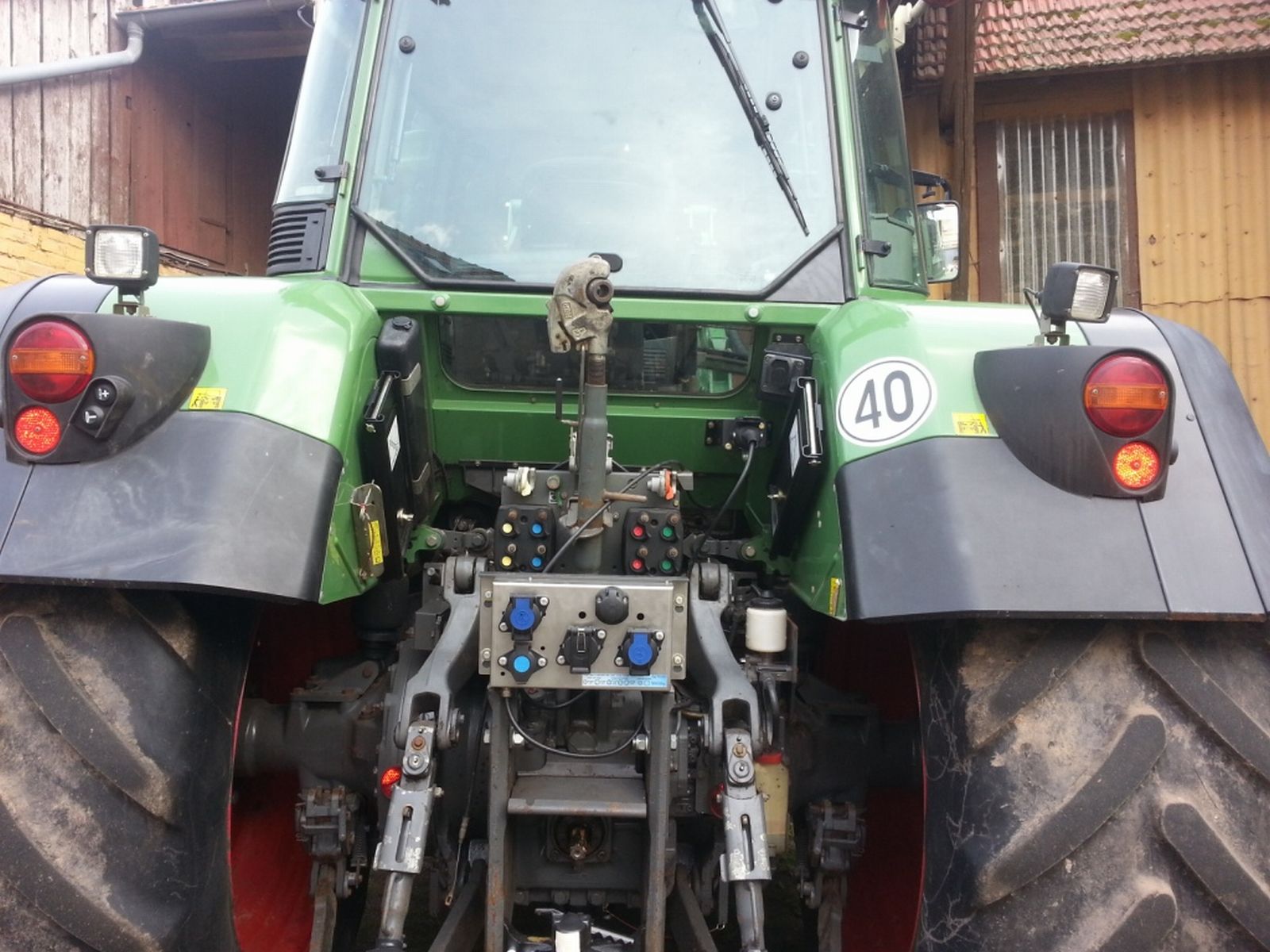

Komplette Wandlereinheit für Landwirtschafts-Traktoren 12V auf 24V
für Beleuchtung und ABS. Am Eingang sind Stecker und am Ausgang
sind Dosen montiert. Parkdosen nehmen bei Nichtgebrauch die freien
Stecker auf. Die Einheit ist in einem Edelstahl-Metallträger montiert. Die
verwendeten Wandler sind ABS 12-24 und ASV 12-24-6H.

  • Beinhaltet alle Komponenten für "Anstecken und Losfahren"
  • Eingang 1 mit 7-poligem Stecker für die Beleuchtung
  • Eingang 2 mit ABS/EBS-Normstecker, 5 Pole belegt
  • Ausgang 1 mit 7-poliger 24V "7N"-Dose und 15-poliger 24V-Beleuchtungsdose
  • Ausgang 2 mit 7-poliger ABS/EBS-Dose, 5 Pole belegt
  • Parkdosen für beide Stecker bei Nichtbenutzung
  • Edelstahl-Metallträger, Einheit ist abnehmbar ohne die Schrauben zu entfernen



Eingangsspannung 12V nominal
Ausgangsspannung 24V nominal
Ausgangsleistung 1 Lampen/LEDs: 6x 130W, maximal 500W nominal
Ausgangsleistung 2 ABS/EBS maximal 2 Einheiten
Anschluss Eingang 1 Beleuchtung, Stecker 12V 7- polig ISO'1724
Anschluss Eingang 2 ABS, Stecker 12V ISO'7638
Anschluss Ausgang 1 Beleuchtung, Steckdose 24V 7-polig ISO'1724 und 15-polig ISO'4091
Anschluss Ausgang 2 ABS/EBS, Steckdose 24V 5- polig ISO'7638
Kabellänge Eingang Eingang 1 / Eingang 2: je ca. 700mm
Mechanischer Schutz Jede Komponente ist eingegossen
Maße 412 x 196 x 100mm Blechträger ohne Dosen
Masse 6,4 kg
