Beschreibung

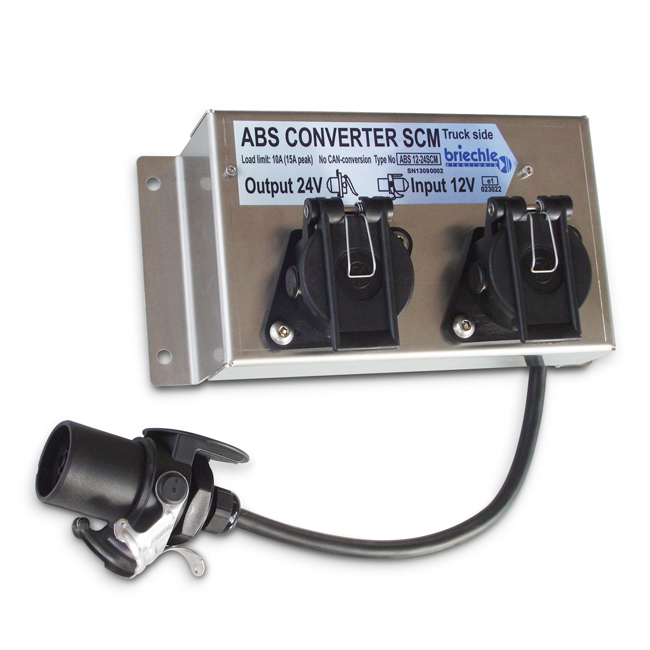

Spezialwandler zur Versorgung eines 24V ABS/EBS-Systems aus 12V oder 24V. Der Wandler ist am Eingang mit einem 12V ABS/EBS Stecker und am Ausgang mit einer 24V ABS/EBS Steckdose ausgerüstet. Der Wandler ist gebrauchsfertig mit Parkdose in einem Metall-Träger eingebaut. Regelfall: Montage am Zugfahrzeug. Die Pins 6 und 7 ("CAN-Bus") sind unbestückt.
Features/Details
- Eingangsspannung 12V und 24V
- hohe Leistung für zusätzliche Funktionen wie EBS und Niveau Regulierung
- gebrauchsfertige Einheit mit Parkdose, schnell an das Zugfahrzeug zu montieren
- hoher Wirkungsgrad
- die Funktion des Infomoduls bleibt erhalten
- aktiver Verpolschutz ohne Kurzschlusswirkung
- Überlastschutz
- Metall-Träger aus Edelstahl
- polungsunabhängige Rückspannungsfestigkeit
- Bis 40km/h ist auch das Spezialkabel KN-ABSUEFT zur Versorgung zulässig (Vorschriften beachten)
Produktdaten
Spezifikation
Artikelnummer: 11196
- Eingangsspannung
- 9 ... 33V DC beide Zweige
- Ausgangsspannung
- 27V +-5% (27 ... 32V bei Eingang über 27V)
- Ausgangsstrom Zweig Kl. 30
- 0 ... 10A (15A /20% ED)
- Ausgangsstrom Zweig Kl. 15
- 0 ... 500mA
- Anschluss Eingang
- ABS / EBS Stecker 12V ISO'7638-2
- Anschluss Ausgang
- ABS / EBS Dose 24V ISO'7638-1
- Kabellänge Eingang
- ca. 370mm
- Wirkungsgrad
- ca. 80%
- Mechanischer Schutz
- IP 6K9K (Vollverguss) + Edelstahl-Träger
- Maße
- 300 x 150 x 87mm + Dose 45mm
- Masse
- ca. 3,30 kg
- Zulassung
- E1 10R-047161
