Beschreibung

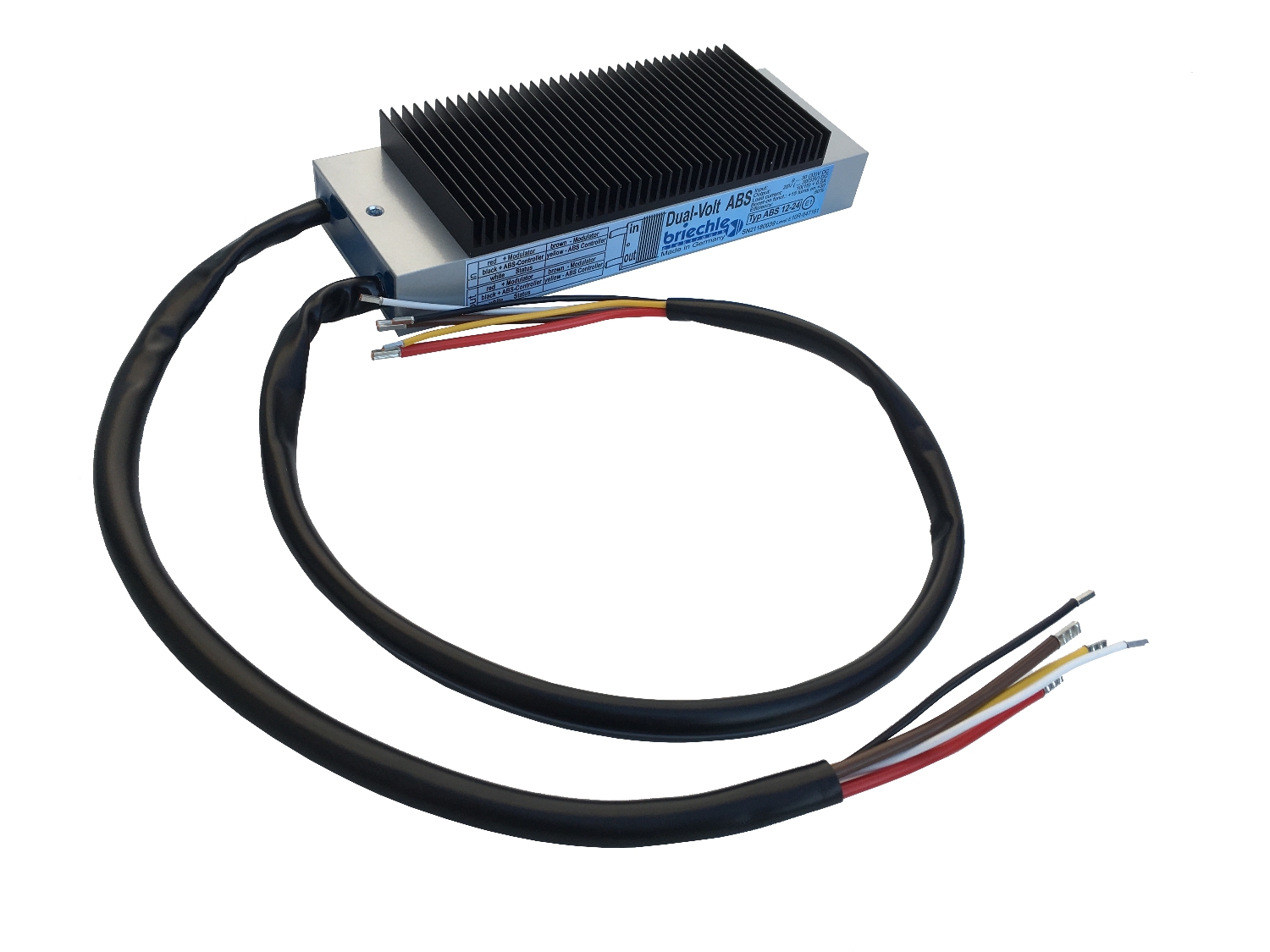

Spezialwandler zur Versorgung eines 24V ABS-Systems aus 12V oder 24V
Eingangs- und Ausgangskabel sind fest eingegossen, offene Enden
Features/Details
- Eingangsspannung 12V und 24V
- hohe Leistung für zusätzliche Funktionen wie EBS und Niveau Regulierung
- kompakte Bauweise durch hohen Wirkungsgrad
- einfacher Einbau in den Kabelstrang (5-poliges Kabel)
- die Funktion des Infomoduls bleibt erhalten
- aktiver Verpolschutz ohne Kurzschlusswirkung
- Überlastschutz
- polungsunabhängige Rückspannungsfestigkeit
Produktdaten
Spezifikation
Artikelnummer: 11009
- Eingangsspannung
- 9 ... 33V DC beide Zweige
- Ausgangsspannung
- 27V +-5% (27 ... 32V bei Eingang über 27V)
- Ausgangsstrom Zweig Kl. 30
- 0 ... 10A (15A /20% ED)
- Ausgangsstrom Zweig Kl. 15
- 0 ... 500mA
- Anschluss Eingang
- offenes Kabelende
- Anschluss Ausgang
- offenes Kabelende
- Kabellänge Eingang
- ca. 350mm
- Kabellänge Ausgang
- ca. 350mm
- Wirkungsgrad
- ca. 80%
- Mechanischer Schutz
- IP 6K9K (Vollverguss)
- Maße
- 200 x 70 x 40mm ohne Kabelabgang
- Masse
- ca. 1,04 kg
- Zulassung
- E1 10R-047161
