Beschreibung

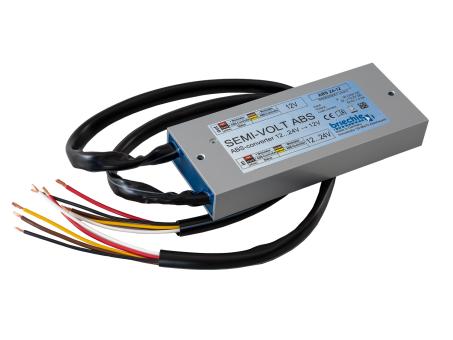

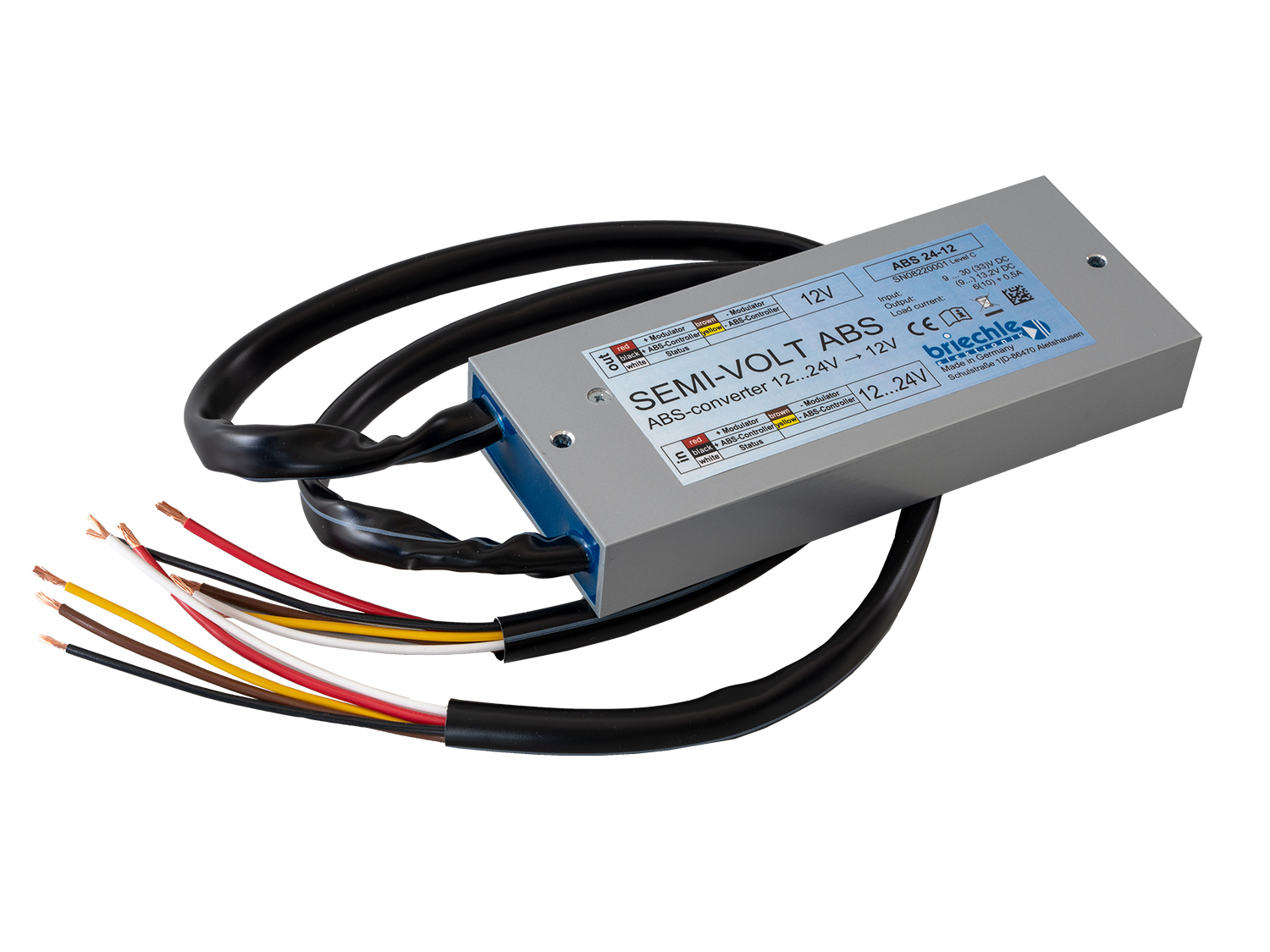

Spezialwandler zur Versorgung eines 12V ABS-Systems aus 12V oder 24V.
Eingangs- und Ausgangskabel sind fest eingegossen, offene Enden
Features/Details
- Eingangsspannung 24V und 12V
- kompakte Bauweise durch hohen Wirkungsgrad im Leistungsteil
- einfacher Einbau in den Kabelstrang (5-poliges Kabel)
- die Funktion des Infomoduls bleibt erhalten
- Überlastschutz
- sehr geringer Spannungsabfall bei 12V Eingangsspannung
Produktdaten
Spezifikation
Artikelnummer: 10102
- Eingangsspannung
- 9 ... 33V DC (nom. 24V)
- Ausgangsspannung
- 13,2V +-5% (bei U <13,2V 8,5....13,2V)
- Ausgangsstrom Zweig Kl. 30
- 0 ... 6A (10A /20% ED)
- Ausgangsstrom Zweig Kl. 15
- 0 ... 300mA
- Anschluss Eingang
- offenes Kabelende
- Anschluss Ausgang
- offene Kabelenden
- Kabellänge Eingang
- ca. 450mm
- Kabellänge Ausgang
- ca. 600mm
- Wirkungsgrad
- ca. 90% bei 28V und Nennlasten
- Mechanischer Schutz
- IP 6K9K (Vollverguss)
- Maße
- 170 x 70 x 25mm ohne Kabel
- Masse
- ca. 0,72 kg
- Zulassung
- CE
