Beschreibung

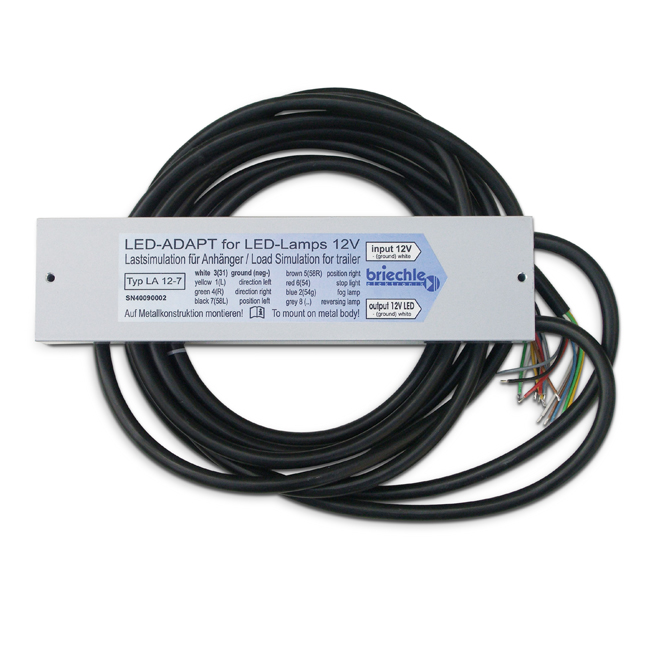

12 Volt Widerstands-Ersatzlast zur Anpassung von Leuchtdioden-Anhängerlampen an Fahrzeuge mit Glühlampenüberwachung. Der Ausfall einer LED-Einheit wird erkannt und die Ersatzlast abgeschaltet. LED-ADAPT muss auf eine Metallfläche montiert werden.
***ACHTUNG***
Der Anschluss von Glühlampen am Ausgang ist unzulässig. Der Kurzschlussschutz schaltet unter Umständen erst nach mehreren Minuten ab!
Features/Details
- einfach vor die LEDs in den Kabelstrang schalten
- LED-Ausfall wird erkannt
- Kurzschluss wird erkannt
- Bedient alle Zweige mit Ersatzwiderständen
- Eingangskabel 3,5m kann direkt an den Stecker angeschlossen werden
Produktdaten
Spezifikation
Artikelnummer: 11202
- Betriebsspannung
- 12V nominal
- Ausgangsstrom
- 0,8A (Überstromschutz- Zeitverzögerung 1...2000s!)
- Anschluss Eingang
- Mantelleitung 8x1mm², offenes Kabelende
- Anschluss Ausgang
- Mantelleitung 8x1mm², offenes Kabelende
- Lastnachbildung
- 2x17 W (Blinker), 2x4W (Rückleuchten), 1x34W (Stoplicht), 1x17W (Nebelleuchte), 1x17W (Rückfahrleuchte)
- Kabellänge Eingang
- ca. 3500mm
- Kabellänge Ausgang
- ca. 1200mm
- Temperaturbereich
- -40 ... +75°C
- Elektrischer Schutz
- Überstrom, Übertemperatur, Verpolung
- Mechanischer Schutz
- IP 6K9K (Vollverguss)
- Maße
- 280 x 70 x 25mm ohne Kabelabgang
- Masse
- ca. 1,58 kg
- Ausfallerkennung LEDs
- 20mA (Blinker), 3mA (Rückleuchten), 8mA (Stoplicht), 8mA (Nebelleuchte), 20mA (Rückfahrleuchte)
- Montagevorschrift
- Kühlfläche 8dm² (bei Alublech 1,5mm Stärke) oder auf Fahrgestellrahmen
- Zulassung
- E1 10R-046841
