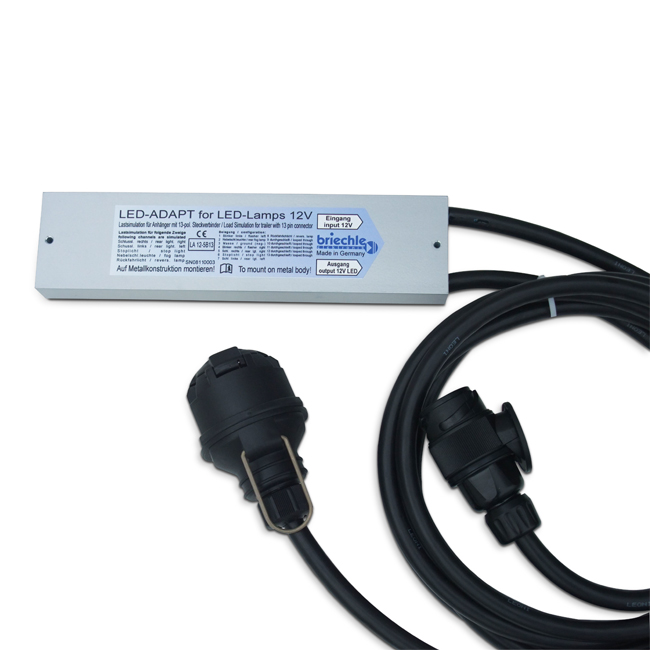

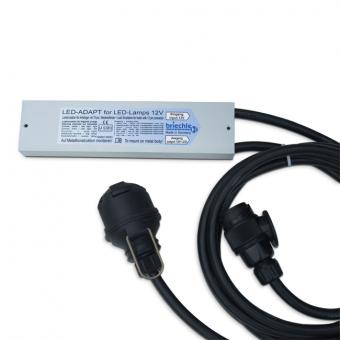

LA 12-5B13

Artikelnummer: LA 12-5B13

LED-ADAPT

▪ Betriebsspannung: 12V
▪ Eingang: 12V 13-Pol Stecker
▪ Ausgang: 12V 13-Pol Kupplung

Gewicht: 2.85 kg

12 Volt Widerstands - Ersatzlast zur Anpassung von Leuchtdioden-Anhängerlampen an Fahrzeuge mit Glühlampenüberwachung. Die Blinklampen und die Kontakte 9 bis 13 sind durchgeschleift. LEDADAPT muss auf eine Metallfläche montiert werden. Wichtig: Die Blinklampen müssen Glühlampen sein oder LEDs mit eigener Überwachung. Andere Zweige dürfen maximal 10W Zusatzlast zur LED haben, Überwachung ist dann inaktiv.

  • fertige Lösung mit 13-poligen Norm-Steckverbindungen
  • keine Kabelarbeiten
  • die Zusatzkontakte 9-13 sind durchgeschleift
  • Nachrüstung für fertigen Anhänger bei Unverträglichkeit mit neuem Zugfahrzeug
  • Konfiguration "2 Glühlampen + 5 LED + Kontakt 9-13"
  • Ausfall der LEDs wird erkannt (wenn keine Glühlampe parallelgeschaltet ist)
Betriebsspannung
12V nominal
Ausgangsstrom
0,8A (Überstromschutz- Zeitverzögerung 1...2000s !)
Anschluss Eingang
Stecker 13-polig 12V ISO'11446
Anschluss Ausgang
Kupplung mit Klappdeckel 13- polig 12V ISO'11446
Lastnachbildung
2x4W (Rückleuchten), 1x34W (Stoplicht), 1x17W (Nebelleuchte), 1x17W (Rückfahrleuchte)
Kabellänge Eingang
ca. 3300mm
Kabellänge Ausgang
ca. 600mm
Temperaturbereich
-40...+75°C
Elektrischer Schutz
Überstrom, Übertemperatur, Verpolung
Mechanischer Schutz
Vollverguss IP6K7K
Maße
280 x 70 x 25mm ohne Kabelabgang
Masse
ca. 2850g
Ausfallerkennung LEDs
3mA (Rückleuchten), 8mA (Stoplicht), 8mA (Nebelleuchte), 20mA (Rückfahrleuchte)
Montagevorschrift
Kühlfläche 8dm² (bei Alublech 1,5mm Stärke) oder auf Fahrgestellrahmen, Lampenkonfiguration nur 2xGlühlampen + 5xLED(+0...10W)
