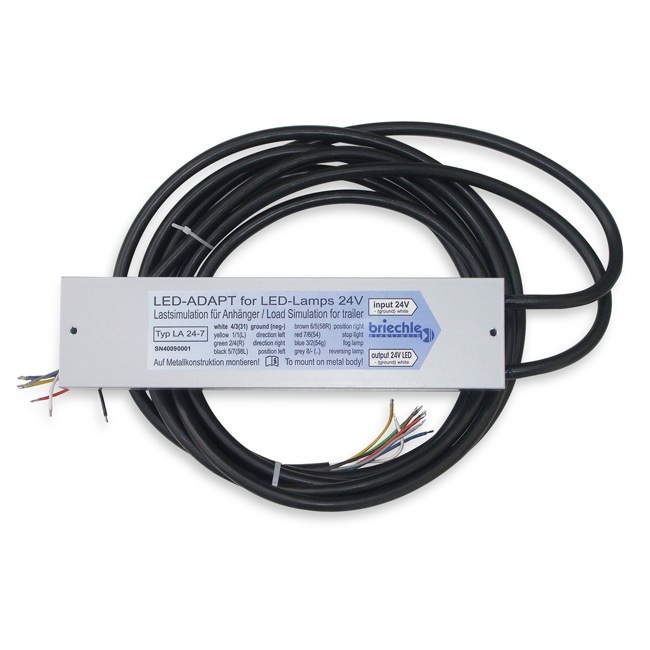

LA 24-7

Artikelnummer: LA 24-7

LED-ADAPT

▪ Betriebsspannung: 24V nominal
▪ Eingang: offenes Kabelende
▪ Ausgang: offenes Kabelende

Gewicht: 1.68 kg

24 Volt Widerstands - Ersatzlast zur Anpassung von Leuchtdioden- Anhängerlampen an Fahrzeuge mit Glühlampenüberwachung. Der Ausfall einer LED-Einheit wird erkannt und die Ersatzlast abgeschaltet. LED-ADAPT muss auf eine Metallfläche montiert werden.

***ACHTUNG***
Der Anschluss von Glühlampen am Ausgang ist unzulässig. Der Kurzschlussschutz schaltet unter Umständen erst nach mehreren Minuten ab!

  • einfach vor die LEDs in den Kabelstrang schalten
  • LED-Ausfall wird erkannt
  • Kurzschluss wird erkannt
  • Bedient alle Zweige mit Ersatzwiderständen
  • Eingangskabel 3,5m kann direkt an den Stecker angeschlossen werden
Betriebsspannung
24V nominal
Ausgangsstrom
0,4A (Überstromschutz- Zeitverzögerung 1...2000s !)
Anschluss Eingang
Mantelleitung 8x1mm², offenes Kabelende
Anschluss Ausgang
Mantelleitung 8x1mm², offenes Kabelende
Lastnachbildung
2x17 W (Blinker), 2x4W (Rückleuchten), 1x34W (Stoplicht), 1x17W (Nebelleuchte), 1x17W (Rückfahrleuchte)
Kabellänge Eingang
ca. 3,5m
Kabellänge Ausgang
ca. 1,2m
Temperaturbereich
-40...+75°C
Elektrischer Schutz
Überstrom, Übertemperatur, Verpolung
Mechanischer Schutz
Vollverguss
Maße
280 x 70 x 25mm ohne Kabelabgang
Masse
ca. 1680g
Ausfallerkennung LEDs
20mA (Blinker), 3mA (Rückleuchten), 8mA (Stoplicht), 8mA (Nebelleuchte), 20mA (Rückfahrleuchte)
Montagevorschrift
Kühlfläche 8dm² (bei Alublech 1,5mm Stärke) oder auf Fahrgestellrahmen
